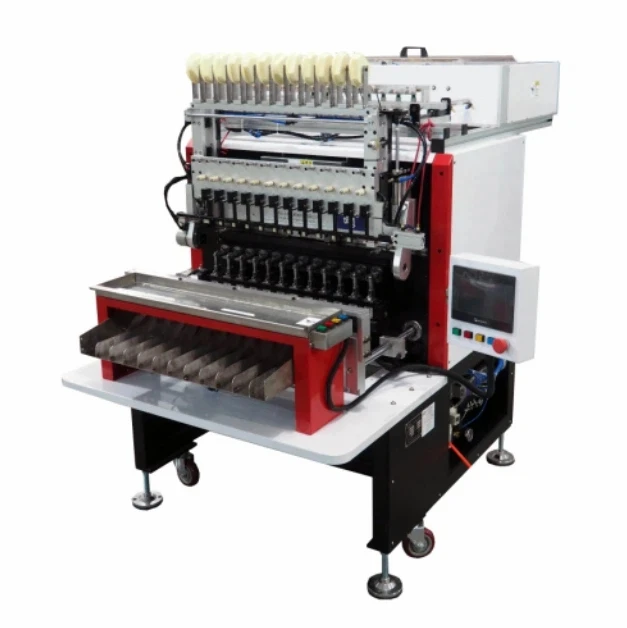

KXP12-81 Volautomatische 12 spindels spoeltransformator spoelwikkelmachine

Specificatie

Aantal opwindspindels	12
Spilsnelheid	10000 tpm
Draaddiameter	0,03-0,45 mm (moet verschillende specificaties van de spanner kiezen)
Spindelafstand	81 mm
Maximale buitendiameter van de spoel	40 mm
Binnendiameter spindelsnelbevestiging	Standaard: 10 mm Speciaal: 12 mm
Beweegbereik geleidepen	X:80 Y:100 Z:70 mm
Opwindende servomotorvermogen	1,5 kW
X\\Y\\Z-as servovermogen	400W\400W\750W
Druk	0,4-0,65 MPa
Voedingsspanning	AC220V ± 10% 50 Hz
Totaal vermogen	3,5 kW
Machinegrootte	Lengte: 1100 mm Breedte: 1000 mm Hoogte: 1400 mm
Machinegewicht	720 kg

Beschrijving van de belangrijkste onderdelen

Opwindende hoofdmotor	Servomotor
X-as	Servomotor
Y-as	Servomotor
Z-as	Servomotor
Controlesysteem	Hoge-precieze zes--assige bewegingscontroller
HMI	7 inch touchscreen
Geleidingsrail met schroef	Taiwan TBI, nauwkeurigheid op C-niveau
Distributieriem	Japan, Oost
Lagers	Japan NSK
Sensor	Japan Omron
Spanner	Speciale magnetische spanner met hoge-precisie
Spindel kabelbox	Gietijzeren kist, onafhankelijk ontwikkeld
Werkbank	Gietijzeren tafelblad, onafhankelijk ontwikkeld
Andere mechanische onderdelen	Onafhankelijk onderzoek en ontwikkeling

Functies

Het hoofdchassis van deze machine is fijn verwerkt met integrale materialen om de montagefouten veroorzaakt door de montage te minimaliseren, de nauwkeurigheid van de relatieve positie van elk onderdeel en de stevigheid bij langdurig gebruik- te garanderen.

◆ Het besturingsgedeelte maakt gebruik van het meest geavanceerde meer--assige bewegingscontrolesysteem, met uitstekende prestaties zoals lineaire en cirkelvormige interpolatie, spiraalwikkeling, enz. Naast het eenvoudig realiseren van de basisstappen van volautomatische machines zoals automatische invoer, automatische wikkelkop, automatisch wikkelen, precisiebedrading, automatische wikkelstaart, automatisch draadsnijden, automatisch lossen, enz., kan het ook verschillende moeilijke stappen realiseren, zoals haakse- draaduitgang en draadpersen in de groef.

◆ De mens-machine-interface is eenvoudig en gemakkelijk te begrijpen, gemakkelijk te bedienen, reageert snel en heeft een wachtwoordopslagfunctie om te voorkomen dat niet-gerelateerd personeel het programma wijzigt.

◆ Alle bewegende delen worden aangedreven door AC Panasonic-servomotoren met hoge snelheid, nauwkeurige positionering en lange levensduur.

◆ Alle belangrijke componenten zijn geïmporteerde merken.

◆ De geleideraald kan 0 graden, 90 graden, 135 graden (optioneel) draaien om moeilijke wikkelkoppen, draaduitlaat en draadsnijden te bereiken.

Toepassingsbereik

1. Inductor spoel

2. Relais spoel

3. LCD-achtergrondverlichting hoog- en laagspanningsspoelen

4. Ontsteking hoog- en laagspanningsspoel

5. Sensor spoel

6. Spoel van magneetventiel

7. Auto-injectorspoel

8. Auto-ABS, laadspoel

9. Instrumentenspoel voor auto's

10. Automatische remspoel

11. Schakelende transformator

12. Transformator van het type EE

13. Transformator van het type EI

14. Stappenmotor spoel

15. Andere parallelle buitenste spoelen

Optioneel apparaat

1. Spanner

2. Machine voor het draaien van draden

3. Rechte hoekpersinrichting

4. Eenvoudige snijder

5. Apparaat voor het losmaken van draden

Verpakking

Verpakkingsmateriaal: karton/houten kist met schuim aan de binnenkant.

1. Algemeen pakket (papieren doos of plastic zak): voor kleine onderdelen voor een spoelwikkelmachine met acht spilmotoren, verpak het met formulier en pak papier in om te garanderen dat het tijdens het transport ongebroken blijft.

2. Pakket met houten kist: voor een grotere spoelwikkelmachine met acht spilmotoren hebben we een speciaal bekwame timmerman, die de juiste houten kist met exacte dikte, dichtheid en lengte zou maken. De pijl omhoog ↑ is gemarkeerd op de buitenste houten kist. Er zou buffermateriaal in de houten kist worden geplaatst om scheuren en schokken te voorkomen. Zorg ervoor dat de KXP12-81 volautomatische 12-spillige spoeltransformatorspoelmachine tijdens het transport niet wordt beschadigd.

Fabriek

KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD., opgericht in 2007, heeft erkenning gekregen als een vooraanstaande fabrikant die gespecialiseerd is in hoogwaardige- wikkelmachines, aangevuld met bijbehorende productieapparatuur en professionele technologische ondersteuning. Een hoogtepunt in zijn geavanceerde productassortiment is de KXP12-81 volautomatische spoelwikkelmachine met 12 spindels-een ultramoderne oplossing-van-the-art oplossing ontworpen met 12 spindels voor gelijktijdige werking, die uitzonderlijke efficiëntie en precisie levert bij de productie van spoeltransformatorspoelen en tegelijkertijd de toewijding van het bedrijf aan uitmuntendheid belichaamt.

Naast het leveren van kernapparatuur zoals de KXP12-81 volautomatische spoelwikkelmachine met 12 spindels, biedt KIOXIA LIGHT RING zeer kosteneffectieve-effectieve, uitgebreide productieoplossingen. Deze oplossingen komen tegemoet aan de productievereisten van diverse gewikkelde componenten, waaronder transformatoren, smoorspoelen en meer, en zorgen voor betrouwbare ondersteuning voor efficiënte, hoogwaardige verwerking bij verschillende wikkeltoepassingen
