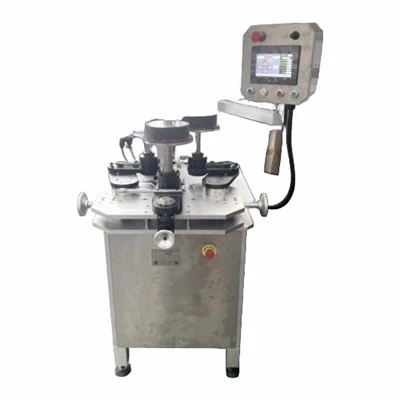

6-assige luchtkern verticale wikkelmachine

De machine maakt gebruik van CNC-programmering (computernumerieke besturing) om de vereiste bewegingen langs zes assen (X, Y, Z, A, B en C) tijdens het vormen van het product te definiëren. Deze bewegingen worden uitgevoerd door zeer nauwkeurige servomotoren- via gegevensuitvoer. Door hulpapparatuur zoals afpelmachines, soldeerovens en fluxdispensers te integreren, maakt het systeem processen in één-stap mogelijk voor het afpellen, solderen en buigen van producten. Deze configuratie voldoet aan de vraag van klanten naar geautomatiseerde productie, verbeterde efficiëntie en kwaliteitsborging.

1. Voorzorgsmaatregelen:

① Het is ten strengste verboden om op welke manier dan ook tegen de motorkap of het computerscherm te slaan of ermee in botsing te komen.

②. Controleer voordat u het apparaat inschakelt of de voeding correct is.

③. Smeer de roterende en glijdende delen met motorolie.

④. Het is ten strengste verboden dat lichaamsdelen (kleding, stukjes stof) of gereedschap in contact komen met de draaiende delen van de machine.

2. Stappen voor het afstellen van de machine:

①. Bevestig de productvorm en bereid het vereiste mondstuk en draaddoorvoermondstuk voor volgens de specificaties.

②. Schakel in. Nadat het scherm is geactiveerd, in de enkele Z--as- of handmatige modus, draait u voorzichtig aan het handwiel om de Z--as naar een hogere positie te brengen en drukt u vervolgens op de resetknop. Wacht tot de machine automatisch is gereset voordat u doorgaat naar de volgende stap.

③. Rijg de draad in, pas de hoogte van de draadaandrukdriehoek en de middenverschuiving tussen de draadgroefzitting en de draaddiameter en wikkelrichting aan, en installeer het mondstuk.

④. Selecteer de juiste schuiftafel op basis van de vormvolgorde van het product, configureer de vormmal en bewerk het programma (zie het programmabewerkingsgedeelte voor de programmeermodus).

⑤. Voor het tweede been selecteert u de juiste vormmal op basis van zijn vorm.

⑥. Voor de eerste voet selecteert u de juiste vormmal op basis van zijn vorm.

3. Cilinderafstelling:

①. Wanneer het mondstuk in de nulpositie wordt teruggezet, voltooit de draadaanvoerunit zijn aanvoeroperatie. Terwijl het mondstuk begint te draaien, trekt de draadperscilinder de spoel onmiddellijk terug (hij tilt deze op) na het opwinden en laat deze vervolgens onmiddellijk zakken (de daaropvolgende cilindertiming wordt bepaald op basis van de vorm van het onderdeel).

4. Temperatuurregeling van de tinoven:

①. De temperatuur van een lood{1}}tinoven wordt over het algemeen geregeld op 280 ±10 graden.

②. De temperatuur van lood{1}}vrije tinovens wordt over het algemeen geregeld op 310 ±10 graden.

5. Programmeermodus Cilinderoproep:

①. De cilindernummering volgt een volgorde van links- naar- rechts, waarbij 1 de open cilinder aangeeft en -1 de gesloten cilinder aangeeft.

②. De reeks is 1, 2, 3, 4, 5. -1, -2, -3, -4, -5.

③. De eerste cilinder is de draadaanvoercilinder, de tweede is de draadperscilinder, de derde is de cilinder voor de stripdiepte, de vierde is de cilinder voor de striplengte en de vijfde is de cilinder voor het blazen van de huid.

④. Door de posities van de twee luchtleidingen op de wisselcilinder om te draaien, kan de programmeermodus van de cilinder veranderen: 1 wordt -1 en -1 wordt 1.

⑤. Voor en na het bewerken van programma's in de automatische uitschakel- of resetmodus: druk op de cilindersleutel-wanneer het indicatielampje gaat branden, en druk vervolgens achtereenvolgens op 1, 2, 3, 4, 5 om de positie van elke cilinder te observeren.

1. Open de behuizing niet zonder toestemming.

2. Wanneer de controller langere tijd niet wordt gebruikt, koppelt u de voeding los.

3. Er moet speciale aandacht worden besteed aan het voorkomen dat stof en ijzerpoeder de controlekamer binnendringen.

4. Wees voorzichtig tijdens het transport om beschadiging van de controller te voorkomen.

Voorzorgsmaatregelen voor correct gebruik;

Onjuist gebruik kan storingen veroorzaken en in het ergste geval zelfs de controller beschadigen.

Volg daarom de volgende voorzorgsmaatregelen voor het juiste gebruik van het bedieningsapparaat.

1. Controleer of de aangesloten voeding voldoet aan de specificaties om doorbranden van de controller te voorkomen.

2. De levensduur van de controller wordt aanzienlijk beïnvloed door de omgevingstemperatuur. Als de temperatuur op de verwerkingslocatie buitensporig hoog is, moet de installatie worden uitgevoerd.

Koelventilator. De controller ondersteunt een bedrijfstemperatuurbereik van 0 graden tot 60 graden.

3. Vermijd gebruik in omgevingen met hoge temperaturen, vochtigheid, stof of corrosieve gassen.

4. In gebieden met sterke trillingen moeten rubberen schokdempers worden geïnstalleerd voor demping.

1. De voeding van het hoofdcircuit moet eerst worden losgekoppeld voordat onderhoud en reparatie aan de controller wordt uitgevoerd.

2. De operator moet persoonlijk verifiëren dat de stroomtoevoer is losgekoppeld om ongelukken te voorkomen.

Controleer artikelen en cycli

Voer onder standaard bedrijfsomstandigheden (omgevingsparameters: dagelijkse gemiddelde temperatuur 30 graden, 80% belasting, 12 uur per dag) routine-inspecties en periodieke controles uit zoals hieronder gespecificeerd.

1. Dagelijks onderhoud:

①. Inspecteer vóór het dagelijks opstarten alle machineonderdelen op normale werking. Reinig het oppervlak met een gaspistool, veeg de glijdende delen af ​​en breng smeerolie aan.

②. Vermijd bij het reinigen van de apparatuur het luchtpistool op het soldeeroppervlak of de fluxbeker te richten om letsel door gesmolten soldeer of fluxspatten te voorkomen en om de luchtwegen te verbranden.

③. Ruim tinslakken en vloeimiddelresten tijdig op en recycleer ze.

2. Regelmatig onderhoud:

①. Breng elke drie maanden vet aan op het gebied van de vetspuitmonden met behulp van een vetspuit, waarbij u ervoor zorgt dat het vet netjes uit de opening naar buiten stroomt.

②. Temperatuurcontrolemeters en barometers moeten jaarlijks worden gekalibreerd, terwijl mechanische componenten half-jaarlijks onderhoud vereisen. Eventuele afwijkingen moeten worden aangepakt door middel van proactief onderhoud.

③. Als de machine gedurende langere tijd niet wordt gebruikt, moet het oppervlak grondig worden gereinigd, gesmeerd en omwikkeld met een waterdichte rubberen doek om het binnendringen van vocht en vervuiling door stof te voorkomen.
